瑞铁机床为马来西亚TSK INDUSTRIES SDN BHD提供的一台数控冲压激光切割复合机（以下简称数控冲割复合机），于近日在位于马来西亚新山的工厂通过验收并投入使用。
此台数控冲割复合机其单次有效加工行程为 X：2500mm Y ：1750mm ，适应该客户的大规格板材尺寸。该设备集成冲压、激光切割功能为一体，无需二次定位加工，加工效率、精度显著提高，两机合为一体占地、周转面积减少一半以上，提高了场地使用率。
数控冲割复合机配备发那科FANUC oi-LF 数控系统，Estun伺服驱动单元，32工位，配备二个D工位，二个旋转B工位,X、Y、T、C、Z、V六轴驱动提高大型板材的冲切效率。激光功能部分由X、V、Z、激光发射器、切割头组成，激光器功率为3000W，切割头与夹钳和各个轴之间相互配合，切割头可进行横向纵向快速切割。该设备还配备自动翻转卸料装置，在一定范围内切割下来的零件可通过翻板落料实现自动卸料，通过二级传送带直接传输到外部，无需人工干预，不影响接下来零件的冲压切割，大大提高了效率，减少了人工卸料时间。另配有自动夹钳移位功能，根据板材长度自动调节夹钳到合适的位置减少了人工调节夹钳位置的时间，使设备能尽快的投入生产。
客户的板材零件板厚度为4MM，并且很多工艺需要冲成型成凸包形状，工艺较为复杂，异形加工轮廓使用激光切割，无需定制非标冲压模具，有效降低使用成本，并且设计师为客户专门设计了一款冲压成型模具，通过验证，达到客户的精度要求，并且通过完善加工工艺减小了板材在加工过程中产生的变形。原本客户需要经过再两台设备上加工，需要经过两次上料与两次卸料，使用该台冲割复合机现在可实现一次上料，加工完成后通过翻板卸料自动出料即可用做使用，提高了客户的生产效率，减少了客户的人工成本。

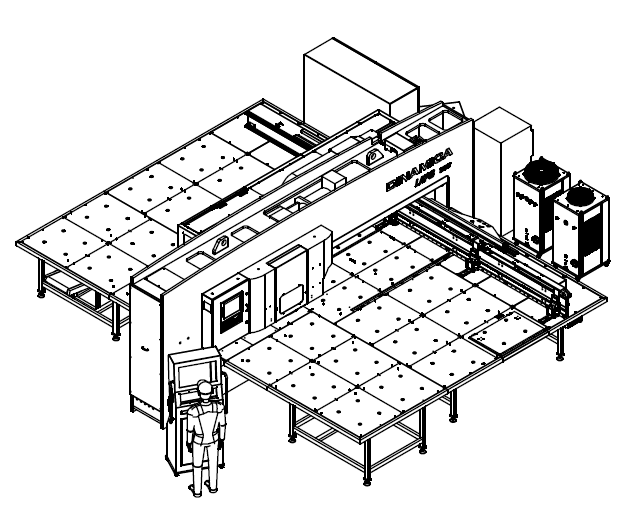

设备外形图
售后工程师与客户合影
